Snadný příjem ukrajinských TV programů v bytových domech

Dostupné TV programy

V následujících tabulkách najdete aktuální seznamy programů, které jsou v současné době volně dostupné přes satelitní distribuci.

programy dostupné na družici ASTRA 4

programy dostupné na družici AMOS

Technické předpoklady

Vzhledem k tomu, že hovoříme v případě ubytování uprchlíků v řadě případů o bytových objektech typu ubytovna, narychlo rekonstruovaných domech a podobně, nedá se zřejmě předpokádat, že v nich bude realizován příjem a rozvod TV signálů (nazývejme to pro zjednodušení klidně "po staru" společnou televizní anténou) na současné technické úrovni a že společná televizní anténa v takových a podobných objektech bude úplně v souladu s požadavky moderní doby. Je samozřejmé, že rozšíření moderní společné televizní antény o příjem ukrajinských televizních programů je o to jednodušší a bezproblémové.

V námi uvažovaném případě starších objektů či ubytoven naprosto postačí, pokud v nich bude alespoň "prehistorický" rozvod společné antény, který byl v minulosti realizován televizními zásuvkami zapojenými za sebou na stoupacícm vedení. Takový rozvod v dnešní době neumožňuje přímý rozvod satelitních signálů každému účastníkovi. Obvykle tento starší rozvod (sice s "odřenýma ušima") podle aktuálního stavu zvládne alespoň rozvod klasických signálů DVB-T2, tedy pozemního vysílání.

A právě toho lze s výhodou použít. Existuje zařízení zvané transmodulátor, které umí přijmout satelitní signál (respektive celý satelitní transpondér, tedy celý balík programů), tento signál zpracuje a na výstupu "vyrobí" nový balík programů (nám dobře známý pozemní multiplex) v běžném pásmu, který je i historický rozvod schopen přenášet a rozvádět.

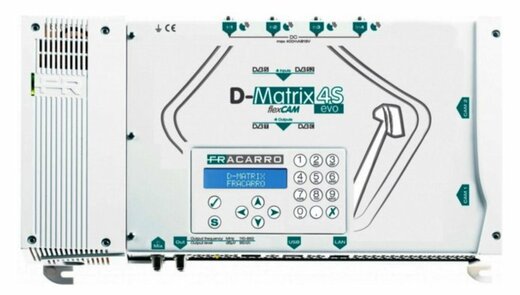

Tyto transmodulátory vyrábí celá řada světových výrobců anténní techniky s různými vlastnostmi, především počtem přijímaných satelitních transpondérů (vysílačů) a výstupních multiplexů. Sám používám výrobky firmy Fracarro, se kterými mám velmi dobrou zkušenost (viz příklad níže). Podrobný technický popis přesahuje cíl tohoto příspěvku, ale zdůraznil bych alespoň možnost dálkové správy, kdy lze dělat v případě potřeby nezbytné programové zásahy na dálku, tedy efektivně a rychle.

Použitou technologii lze samozřejmě osadit i v objektech, kde žádný rozvod signálů není realizován (příliš staré nebo naopak příliš nové domy), pak jej lze nahradit třeba provizorním rozvodem (který bude v budoucnu nahrazen finálním řešením), ale tím se poněkud ztrácí láce celé realizace.

Technické řešení

Samo technické řešení je svým způsobem jednoduché. Signál ze satelitní antény je přiveden do transmodulátoru, zde je zpracován a výstup z transmodulátoru je vhodným způsobem sloučen se zdrojem (například stávající technologie společné antény) již rozváděných programů nebo je rozváděn samostatně.

Schematicky společně s výčtem komponent a přibližnou cenou je popsán příklad příjmu jedné ze dvou družic na tomto příkladě. Lze navrhnout minimálně dvě varianty, a to příjem pouze z jedná družice, případně obou vhodných. Budou se lišit samozřejmě počtem dostupných programů, mírně použitými komponenty a především výslednou cenou.

Praktická realizace

Sama realizace rozšíření společné antény o příjem desítek ukrajinských programů ze satelitu a následná distribuce ve formě pozemních multiplexů ve standartním pásmu nečiní žádné potíže.

Spočívá v osazení paraboly na vhodném místě objektu například na stožár společné televizní antény (je-li k dispozici) nebo na jiné vhodné místo. Vzhledem k malému průměru paraboly je omezujícím faktorem pouze přímá viditelnost (bez překážek typu vysoké zástavby, stromů a podobně) směrem na jih. Ani mechanické uchycení antény není vzhledem k rozměrům a váze antény (srovnatelná s parabolami pro individuální satelitní příjem) žádným oříškem. Kabel od antény je veden nejkratší cestou k transmodulátoru, který se obvykle umístí přímo do stávající technologie společné televizní antény. Výstup z transmodulátoru je pak sloučen vhodným prvkem se stávajícím výstupem společné televizní antény a sloučený signál je již dále rozváděn po domě. Na každé účastnické zásuvce jsou pak dispozici všechny signály.

Vzhledem k jednoduchosti realizace je předpoklad, že celá montáž, zapojení, naprogramování a zprovoznění zabere maximálně jedno dopoledne.

Závěrem

Cílem tohoto příspěvku bylo seznámit zájemce především z řad majitelů domů s možností zvýšení komfortu ubytovaných lidí formou distribuce řady televizních programů v jejich rodném jazyce.

Významnou přidanou hodnotou použitého řešení je fakt, že výstupní kanály transmodulátoru jsou v původní normě DVB-T (DVB-T2 televizory ji pochopitelně dokážou zpracovat také). Zásadním benefitem je skutečnost, že těchto televizorů je dostatek za minimální ceny (dostupné i pro rodiny uprchlíků), nehledě na možnost darovat starší televizor při koupi nového. Podobných (ještě funkčních) starších televizorů jsou plné sběrné dvory. Zde by byl jistě prostor pro neziskové a charitativní organizace, které by uprchlíkům mohly se získáním podobného staršího výrobku pomoci.

Ani v případě změny podmínek, kdy může například dojít k odstěhování původních ukrajinských uprchlíků a nastěhováním obecně kohokoli jiného, bych se znehodnocení investice do této technologie neobával. Není nic snažšího než otočit satelitní anténu na jinou požadovanou družici s distribucí jiných programů využít zařízení k uspokojení zájmů jiné skupiny uživatelů. S přihlédnutím ke skutečnosti, že transmodulátor může být doplněn o dekódovací modul pro příjem kódovaných programů, je patrné, že variabilita tohoto systémuje umožňuje řešit celou řadu požadavků v oblasti příjmu satelitních programů a jejich následnou distribuci v systému společné televizní antény.

Montáž této technologie jsem schopen po domluvě zajistit kdekoli na území ČR.

Pokud vás tato nabídka oslovila, kdykoli mne kontaktujte telefonicky na 605 240 909, na chatu, emailem.
